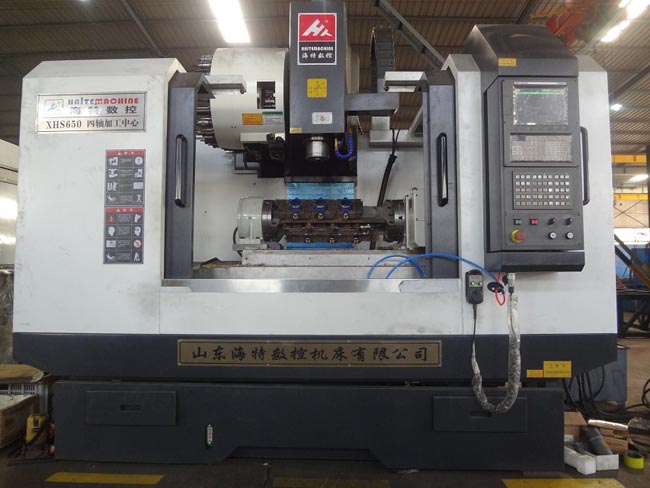

VMC650四軸加工中心配置：
1.台灣 主軸（皮帶式傳動）
2.台灣 絲杆 （C3級）
3.硬軌：Y向4軌，滑動麵貼塑（硬度55°以上）
4.線規：重載型滾柱線規（可重切削）
5.德國FAG/日本NSK軸承 （P4級）
6.台灣鬥笠刀庫
7.電器箱冷熱交換器
8.自動潤滑係統
9.冷卻水泵
11.XYZ三軸護罩
12.工件冷卻兩水一氣
13.三色警示燈
14.地基螺絲及墊塊
15.操作機維護使用手冊
16.RS232、CF卡與USB接口
17. 立體封閉式防護
選配係統部件
圓盤刀庫（機械手臂）、 台灣第四軸或第五軸
可根據客戶要求專業設計開發，產品的配置不同價格也不同，請買前谘詢好 確定是要硬軌還是線軌，對係統的要求， 對刀庫的要求是否要求主軸中心出水，排削器，主軸油冷機等！
|
VMC650 |
規 格 |
|
X坐標行程 |
650 mm |
|
Y坐標行程 |
450 mm |
|
Z坐標行程 |
450mm |
|
工作台規格（長×寬） |
860×430mm |
|
工作台*大載重 |
400 kg |
|
主軸中心線到立柱正麵導軌距離 |
475mm |
|
主軸端麵至工作台上平麵距離 |
100～550mm |
|
X、Y、Z切削進給量 |
1～6000 mm/min |
|
X、Y快速進給速度 |
24m/min |
|
Z快速進給速度 |
24m/min |
|
主軸轉速範圍 |
50～8000 r/min |
|
主軸錐孔 |
BT40-120mm |
|
主軸電機 |
7.5kW |
|
X、Z伺服電機 |
bis12/2000 Z軸含有抱閘 |
|
Y伺服電機 |
bis22/2000 |
|
工作台T型槽（槽數×槽寬×槽距） |
5/18/75mm |
|
重複定位精度 |
+ 0.003mm |
|
定位精度 |
+ 0.005mm |
|
數控係統 |
FANUC 0i mate-MD |
|
使用源氣壓力 |
0.6-0.8 MPa |
|
機床輪廓尺寸（L×W×H） |
2750x2080x2500mmmm |
|
機床重量 |
4800 kg |

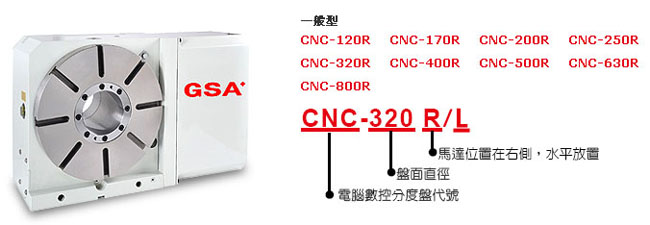

第四軸大小可根據客戶要求選擇
CNC-200R第四軸參數：
|
第四軸 |
CNC-200 |
|
盤麵直徑 |
200mm |
|
垂直中心高 |
160mm |
|
垂直全高 |
270mm |
|
分割精度等級 |
25″ |
|
重複精度 |
4″ |
|
淨重 |
84KG |
|

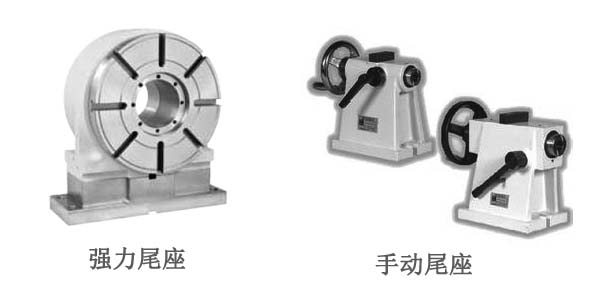

手動尾座 |
TS-A 160 |
|
四軸電機 |
Bis8/3000 |
