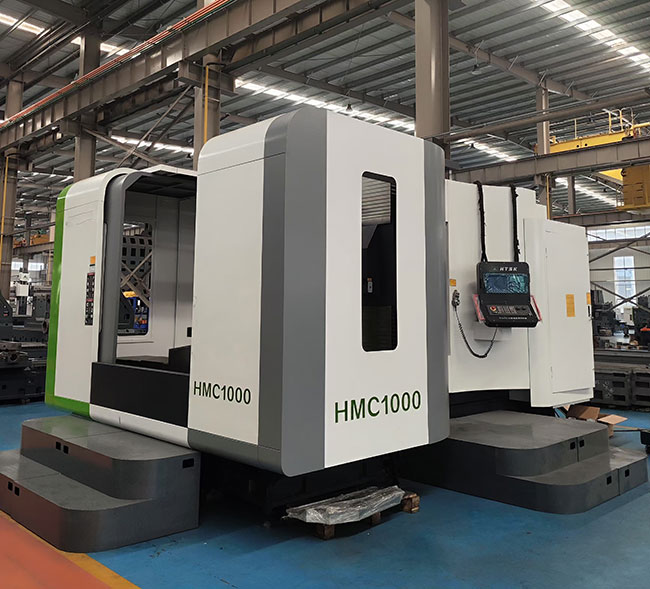

TOM1000臥式加工中心結構
1.床身采用倒T型結構，重心低且底座寬大，提升了機床的整體剛性和抗震性，尤其適合重切削和大扭矩加工。
2.主軸水平放置(臥式)，配合自動換刀係統(如鏈式刀庫)，可實現多麵連續加工，減少工件裝夾次數，提高效率。 workpiece clamping times and improve efficiency.
3.采用高剛性線性導軌，搭配預拉伸滾珠絲杠，確保長時間加工中的定位精度(通常可達士0.005mm以內)。
4.箱中箱結構床身：采用高剛性鑄鐵材料，內部筋板蜂窩狀設計，抗震性能提升30%以上。
TOM1000臥式加工中心參數
HMC1000 | 規 格 |
機體結構 | 重載型倒“T”結構 |
數控工作台規格 | 工作台麵積 1000 mm´ 1000mm |
X坐標行程 | 1600mm |
Y坐標行程 | 1300mm |
Z坐標行程 | 1350mm |
主軸中心線到工作台麵距離 | 0-1300 mm |
主軸鼻端至工作台中心距離 | 200-1550 mm |
X滾柱重載線軌 | 兩條滾柱主軸強力線軌 線軌直徑55mm 線軌滑座加寬加大 |
Y滾柱重載線軌 | 三條線軌 結構支撐為：兩條主承載線軌 一條支撐線軌 兩條線軌直徑65mm滾柱 一條線軌直徑55mm滾珠 |
Z軸滾柱重載線軌 | 四線線軌 結構支撐為：兩條主承載線軌 兩條條支撐線軌 兩條線軌直徑65mm滾柱 兩條條線軌直徑55mm滾珠 |
X、Y、Z切削進給量 | 1～6000 mm/min |
X、Y快速進給速度 | 15m/min |
Z快速進給速度 | 12m/min |
主軸轉速範圍 | 50～6000 r/min |
主軸錐孔 | BT50-190mm |
數控係統 | 發那科0i-MF plus版本 |
XYZ絲杠 | 預配型兩端預拉結構 XΦ55 YZΦ63 預緊力6T |
重複定位精度 | ±0.005mm |
定位精度 | ±0.0075mm |
使用源氣壓力 | 0.6-0.8 MPa |
機床輪廓尺寸（L×W×H） | 4850*7400*4400mm |
機床重量（約） | 25000 kg |
